后浇带因模板问题易出现的缺陷及原因分析

在混凝土结构施工时，后浇带快易收口网留设后浇带快易收口网能够有效地释放由混凝土收缩及基础沉降所产生的混凝土结构约束应力，因而避免或减少了混凝土的结构裂缝，这一成熟技术已被设计人员广泛用作处理复杂平面结构及超长结构处理措施。那么，如何进行后浇带快易收口网模板安拆才能满足后浇带混凝土施工的要求，达到设计所要达到的结构处理效果， 本文对此做一探讨。

1 后浇带因模板问题易出现的缺陷及原因分析

1.1后浇带接缝夹渣

主要是因为后浇带加设构造筋、钢筋密集，无清扫孔，凿下的松散混凝土清除困难，尤其是碎小灰渣，致使清除不彻底，出现夹渣。

1.2板（梁）底面后浇带接缝不平顺

主要是因为施工中，后浇带模板采用二次支模，模板与混凝土面接触不紧密，后浇带浇筑混凝土时，混凝土浆体沿缝隙挤出，造成新老混凝土交接处新混凝土外凸。

1.3后浇带快易收口网所断的梁根部（长梁段）表面出现裂缝

主要是因为施工中后浇带所在跨模板提前拆除，且没有对长梁段采取可靠的支撑加固措施，使梁（长梁段）变成大悬臂构件，改变了梁的受力方式，致使梁根部内力偏大，根部混凝土受损，出现裂缝。

1.4后浇带两边接缝处出现高差

出现这种现象有2种情况：①底层模板支撑在刚回填不久的回填土上，而回填土又没有夯压密实，在浇梁板混凝土时回填土下沉，致使模板下沉或者是因为其他层面 （含底层）后浇带模板支撑不当，在浇梁板混凝土时此处模板下沉，造成在梁板混凝土浇筑成型过程中后浇带两边出现高差；②在后浇带未浇筑前提前拆除所在跨的 模板，且对梁的自由端支撑加固措施不当，致使两端梁变成悬臂结构，造成自由端下挠，形成高差。

后浇带的定义

在高层建筑物中，由于功能和造型的需要，往往把高层主楼与低层裙房连在一起，裙房包围了主楼的大部分。从传统的结构观点看，希望将高层与裙房脱开，这就需要设变形缝；但从建筑要求看又不希望设缝。因为设缝会出现双梁、双柱、双墙，使平面布局受局限，因此施工后浇带法便应运而生。

施工后浇带是整个建筑物，包括基础及上部结构施工中的预留缝(“缝”很宽，故称为“带”)，即后浇带是在现浇整体钢筋混凝土结构中，只在施工期间留存的临时性的带形缝，根据工程需要，保留一定时间后，再用混凝土浇筑密实成为连续整体的结构，即待主体结构完成，将后浇带混凝土补齐后，这种“缝”即不存在，既在整个结构施工中解决了高层主楼与低居裙房的差异沉降，起到消化沉降收缩变形的作用，达到了不设永久变形缝的目的。

后浇带的设计

当建筑结构的平面尺寸超过混凝土规范规定的伸缩缝大间距（混凝土规范第9.1.1条）时，可考虑采用施工后浇带的方法来适当增大伸缩缝间距。但一 般地上结构由于受环境温度变化影响较大，所以伸缩缝大间距不宜超过混凝土规范限值过多，同时应注意加强屋面保温隔热，采用可靠的、高效的外墙外保温，并 适当提高外纵墙、山墙、屋面等重要部位的纵向钢筋配筋率。当地上结构由于抗震设计需要而设置了防震缝时，伸缩缝宽度应满足防震缝宽度的要求。地下室结构超 长的情况较为常见，除地下室顶板和处于室外地面以上的地下室外墙受温度变化影响相对较大外，地下室内部和基础结构在使用阶段受室内外温度变化影响较小，需解决的主要问题是混凝土收缩应力对结构的影响。除在施工阶段设置后浇带外，应该加强地下室顶板及地下室外墙的配筋，建议纵向钢筋小配筋率不宜小于 0.5%，钢筋应尽可能选择直径较小的，一般10到16即可，间距尽量选择较密的，宜不大于150mm，细而密的钢筋分布对结构抗裂是有利的。

必须指出的是，后浇带只能解决施工期间的混凝土自收缩，它不能解决由于温度变化引起的结构应力集中，更不能替代伸缩缝。有一些结构设计者将后浇带和伸缩缝等同起来的看法是错误的，因为两者的作用并不相同。

当地下室结构超长过多，单靠设置后浇带不足以解决混凝土收缩和温度变化问题时，可以考虑采用补偿收缩混凝土，在适当位置设置膨胀加强带。采用这种方法，不仅可以进一步增大伸缩缝大间距，而且可以用膨胀加强带取代部分施工后浇带，从而实现混凝土的连续浇筑即无缝施工。但应注意，采用膨胀加强带取代部分施工后浇带时，膨胀加强带的位置应设置在结构温度应力集中部位，并应制定严格的技术保障措施，保证混凝土原材料的质量和微膨胀剂的配合比准确，结构设计应对地下室结构各部位混凝土的限制膨胀率提出明确要求。

对高层建筑主体与裙房之间是设置永久变形缝，还是在施工阶段设置沉降后浇带，应该根据建筑场地地基持力层土质情况、基础形式、上部结构布置等条件综合确定。当地基持力层土质较好，例如高层建筑基础做在基岩层或卵石层上，或采用桩基时，高层建筑沉降变形量较小，此时可考虑采用施工后浇带而不设置永久变形缝，将高层建筑与裙房基础（或地下室）连成整体。当地基持力层压缩性较高，且厚度较大，高层建筑主体与裙房之间的高差悬殊较大，高层建筑荷载较大，则由 于高层建筑与裙房之间的差异沉降量较大，在采用天然地基的情况下，还是以设置永久变形缝将高层建筑与裙房彻底脱开为好。当高层建筑与相邻的裙房之间设置永久变形缝时，高层建筑的基础埋深一般应大于裙房基础埋深至少2米，不满足此要求时应计算高层建筑的稳定性，并采取可靠措施防止高层建筑与裙房之间发生相互倾斜。笔者曾经参观过某工程，高层建筑地下一层，地上十六层，纯地下车库一层，与高层建筑地下室贯通，其间设置了沉降缝，基础埋深基本相同，沉降缝间采用 硬质材料填充。由于没有解决好高层建筑与地下车库间的互倾问题，建筑投入使用后，发现沉降缝两侧墙体开裂，造成地下室渗漏。

近年来，复合地基得到了广泛应用，复合地基可以提高地基持力层承载力，提高土体弹性模量，有效地控制建筑物沉降。北京地区有些工程已经通过在高层建筑下采用复合地基的方法来替代桩基，以解决高层建筑主体与裙房之间差异沉降的问题。不论采用哪种方法，如果采用施工后浇带而不设置永久变形缝，都应依据相 关规范计算裙房和高层建筑的整体倾斜。当采用地基处理时，在结构设计图纸上，应明确规定采用地基处理后，高层建筑与裙房之间的变形要求。

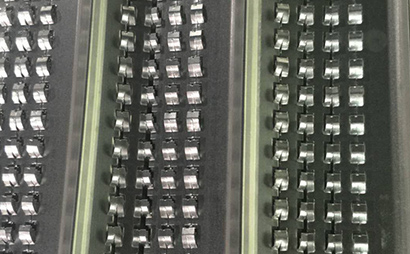

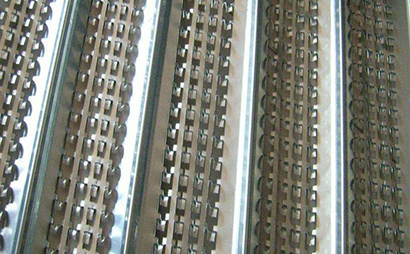

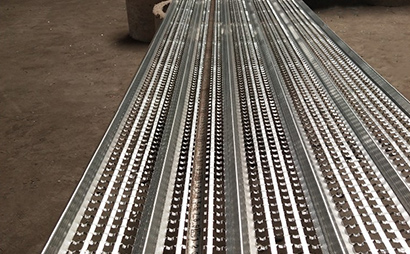

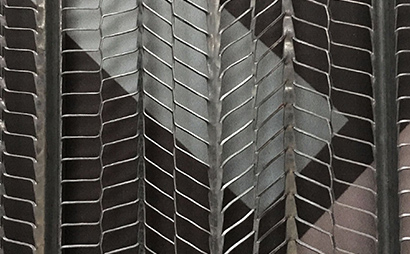

施工工艺 ——后浇带快易收口网

1、由于施工原因需设置后浇带时，应视工程具体结构形状而定，留设位置应经设计院认可。

2、后浇带两侧的隔断做法。后浇带两侧宜采用钢筋支架铅丝网或单层钢板网隔断，钢筋支架的钢筋直径及间距设置视构件断面大小而定，以支撑稳定为原则，铅丝网的网眼一般不宜过大，以避免灌注混凝土时跑浆，如网眼偏大，可在网外粘贴一层塑料薄膜，并支挡固定好，以承受灌注混凝土时的挤压力，并保证不跑浆，待混凝土凝固后，薄膜即可撕去，钢筋支架亦可除去，而铅丝网则留在后浇带两侧，即永久留在后浇带内。

3、采取措施确保后浇带处钢筋的准确位置。后浇带一般预留700—1000mm，  常用者为800mm宽，是考虑施工操作的需要，钢筋应保证准确位置而连续不断，对于板，单层钢筋下应设置垫块，双层钢筋应设置支架，对于梁，底部钢筋亦应加垫块，上部钢筋一般直径较大，可不用支架，但应注意的是在后浇带部 位应设马道通过，不应直接踩钢筋。

4、后浇带的保护。基础承台的后浇带留设后，应采取保护措施，防止垃圾杂物掉入。保护措施可采用木盖覆盖在承台的上皮钢筋上，盖板两边应比后浇带各宽出500mm以上。地下室外墙竖向后浇带可采用砌砖保护。楼层板后浇带两侧的梁底模及梁板支承架不得拆除。

4、后浇带灌注混凝土的时间问题。当高层采用天然地基，或以摩擦为主的桩基时，由于高层沉降量较大，应待高层主体结构完成后，再浇注后浇带；当高层主楼基础座在卵石层或基岩上，或以端承桩为主的摩擦桩时，由于高层沉降量较小，可根据施工期间的沉降观测，确定在高层主体结构施工到一定高度时，灌注后浇带。

5、后浇收缩带，后浇温度带灌注混凝土的时间问题。前述后浇带主要是指后浇沉降带，或者同时也是收缩带和温度带，即同时起到三种作用。如果后浇收缩带单独设置，则灌注混凝土的时间宜在设带后的两个月之后，这样估计可以完成混凝土收缩的60％以上，如确有困难时也不宜少于一个月；如果后浇温度带单独设置，则灌注混凝土的时间宜选择在温度较低时，不要在热天补齐冷天留下来的后浇温度带。

6、后浇带的封闭。浇筑结构混凝土时，后浇带的模板上 应设一层钢丝网，后浇带施工时，钢丝网不必拆除。后浇带无论采用何种形式设置，都必须在封闭前仔细地将整个混凝土表面的浮浆凿除，并凿成毛面，彻底清除后浇带中的垃圾及杂物，并隔夜浇水湿润，铺设水泥浆，以确保后浇带混凝土与先浇捣的混凝土连接良好。地下室底板和外墙后浇带的止水处理，按设计要求及相应施工验收规范进行。后浇带的封闭材料应采用比先浇捣的结构混凝土设计强度等级提高一级的微膨胀混凝土(可在普通混凝土中掺入微膨胀剂UEA，掺量为12%—15%)浇筑振捣密实，并保持不少于14天的保温、保湿养护。

后浇带的作用

后浇带，也称施工后浇带。按作用分可分为三种：用于解决高层主体与低层裙房的差异沉降者，称为后浇沉降带；用于解决钢筋混凝土收缩变形者，称为后浇收缩带；用于解决混凝土温度应力者，称为后浇温度带。后浇带一般可同时考虑几种作用，但终究是临时性的措施，设计时应考虑以—种功能为主，其他功能为辅，待将该处混凝土补齐后，才能得到充分发挥，所以施工也有特点。

施工后浇带的作法

一般高层主楼与低层裙房的基础同时施工，这样回填土后场地平整，便于上部结构施工。对于上部结构，无论是高层主楼与低层裙房同时施工，还是先施工高层，后施工低层，同样要按施工图预留施工后浇带。

对高层主楼与低层裙房连接的基础梁、上部结构的梁和板，要预留出施工后浇带，待主楼与裙房主体完工后(有条件时再推迟一些时间)，再用微膨胀混凝土将它浇筑起来，使两侧地梁、上部梁和板连接成一个整体。这样做的目的是为了把高层与低层的差异沉降放过一部分，因为高层主楼完成之后，一般情况下，其沉降量已完 成终沉降量的60％-80％，剩下的沉降量就小多了，这时再补齐施工后浇带混凝土，二者差异沉降量就较小—些，这部分差异沉降引起的结构内力，可由不设 永久变形缝的结构承担。对于施工后浇收缩带，宜在主体结构完工两个月后侥筑混凝土，这时估计混凝土收缩量已完成60％以上。

施工后浇带的位置宜选在结构受力较小的部位，一般在梁、板的变形缝反弯点附近，此位置弯矩不大，剪力也不大；也可选在梁、板的中部，弯矩虽大，但剪力很小。在施工后浇带处，混凝土虽为后浇，但钢筋不能断。如果梁、板跨度不大，可一次配足钢筋；如果跨度较大，可按规定断开，在补齐混凝土前焊接好。后浇带的配筋，应能承担由浇筑混凝土成为—整体后的差异沉降而产生的内力， 一般可按差异沉降变形反算为内力，而在配筋上予以加强。后浇带的宽度应考虑便于施工操作，并按结构构造要求而定，一般宽度以700—1000mm为宜。

适用范围

本方法适用于高低结构的高层住宅、公共建筑及超长结构的现浇整体钢筋混凝土结构中后浇带的施工，其他有特殊要求结构中的后浇带施工可参照本方法。

质量要求

后浇带施工时模板应支撑安装牢固，钢筋进行清理整形，施工质量应满足钢筋混凝土设计和施工验收规范的要求，以保证混凝土密实无裂缝。

鉴于后浇带的范围日益广泛，不仅用于高层主楼与低层裙房连接处，对于超长的多层或高层框架结构，虽不存在差异沉降问题，但为解决钢筋混凝土的收缩变形或混 凝土的收缩应力，也采用后浇收缩带或后浇温度带，因此，后浇带的施工问题应引起高度重视，后浇带应按设计要求预留，一定要留企口缝，并按规定时间灌注混凝土，灌注前应将表面清理干净，将钢筋加以整理或施焊，然后浇注早强、无收缩水泥配制的混凝土或膨胀混凝土，浇注后加强养护。施工中要采取有力措施，加强监督与检查，以确保后浇带的施工质量。

施工要点

1、后浇带混凝土中使用的微膨胀剂和外加剂品种，应根据工程性质和现场施工条件选择，并事先通过试验确定掺入量。

2、所有微膨胀剂和外加剂必须具有出厂合格证及产品技术资料，并符合相应技术标准和设计要求。

3、微膨胀剂的掺量直接影响混凝土的质量，因此，其秤量应由专人负责，允许误差一般为掺入量的±2%。

4、混凝土应搅拌均匀，否则会产生局部过大或过小的膨胀，影响混凝土质量。所以应对掺微膨胀剂的混凝土搅拌时间适当延长。

5、后浇带混凝土应密实，与先浇捣的混凝土连接应牢固，受力后不应出现裂缝。

6、在预应力结构中，后浇带内的非预应力筋必须为预应力筋的锚固、张拉等留出必要空间。

7、预应力结构中的后浇带内有非预应力筋、预应力筋、锚具、各种管线等，此处的后浇带混凝土浇捣时，应高度注意其密实度。

8、地下室底板中后浇带内的施工缝应设置在底板厚度的中间，形状为“U”字型。

9、后浇带混凝土浇筑完毕后应采取带模保温保湿条件下的养护，应按规范规定，浇水养护时间一般混凝土不得少于7天，掺外加剂或有抗渗要求的混凝土不得少于14天。

10、浇筑后浇带快易收口网的混凝土如有抗渗要求，还应按规范规定制作抗渗试块。
